덤프 실린더 리프팅 브라켓/샤시 브라켓







하이픽스 (Hyfix)




하이픽스 사진



장착 사양

■ 하이픽스 마운팅
- 하이픽스는 헤드 보드에 가능한 가까이 위치하는 것이 바람직합니다.
- 티퍼 바디가 샤시에 놓여질 때 록팅바와 하이픽스 사이의 수평 거리는 50mm, 수직거리는 0mm가 되어야 합니다.

하이픽스 용접
- 하이픽스는 압축부하를 셋팅하기 전, 전체적으로 완전히 용접 할 것. 그래서 윌 모멘트가 파워 블록과 록킹 바 위에서 발생하지 않도록 해야 합니다.

하이픽스 열기
- 내경 = 50mm 인 스팅 바를 사용하여 하이픽스를 열고 셋팅핀을 제거하십시오.
* 주의 : 고정핀을 제거 후, 하이픽스를 닫을 것, 파워 블록과 후크 사이가 고정될 수 있음.

 압축부하
- 압축부하의 결정 : M = 1500kg 바디 중량
                                   K = 2000mm 바디중심 - 리어 한지 사이의 거리
                                   L = 3500mm 로킹 바와 리어  한지 사이의 거리
- 추천 압축 부하C : C = M  K/L = 1500  2000/3500 = 860kg





호스 필러 (Hose piller)





품 명

사양

호스필러 90

1 1/2 인치

호스필러 90

1인치

호스필러 90

1인치- 1 3/4인치

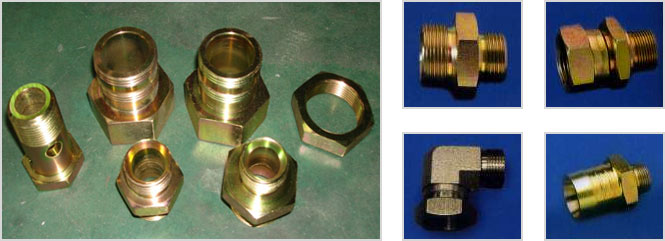

호스 연결 아답타 (Hose Adaptor)



품 명

사양

90도 스위벌 아답터

1인치

호스필러 스트레이트

1인치

필러 너트

1 1/2 인치

아담터

1인치-1 1/2 인치
